Een fundering op staal bestaat uit een betonnen funderingsplaat of -strook die direct op de draagkrachtige grond rust, zonder palen. Het detail van zo’n fundering bepaalt hoe de krachten van het gebouw veilig naar de bodem worden overgedragen. Precies dát detail, de opbouw, de afmetingen en de aansluiting op de constructie erboven, is waar het bij dit funderingstype om draait.
De naam “op staal” heeft niets te maken met het metaal staal. De uitdrukking komt uit het Oud-Hollands en betekent simpelweg “op de beschikbare grond”. De grond moet daarvoor wel stevig genoeg zijn: denk aan zand, grind of veen met een harde laag eronder op geringe diepte.
De basisopbouw van het fundering op staal detail
Een typisch fundering op staal detail bestaat uit drie lagen die op elkaar aansluiten. Onderaan ligt een verdicht zandbed of een laag schoon zand als werkvloer. Daarop komt de betonnen funderingsstrook of -plaat, en daarboven sluit de opstaande muur of kolom aan. Die aansluiting is het kritieke punt in het detail.
De funderingsstrook is breder dan de muur die erop staat. Die verbreding verspreidt het gewicht over een groter oppervlak, zodat de gronddruk per vierkante centimeter laag genoeg blijft. Hoe breder de strook, hoe lager de druk op de bodem. De verhouding tussen muurdikte en funderingsbreedte volgt uit een draagkrachtberekening.
Bij een gemiddeld woonhuis met lichte gevelmuren ligt de funderingsbreedte doorgaans tussen de 50 en 80 centimeter, bij een strookdikte van 20 tot 30 centimeter. Dit zijn richtwaarden; de exacte maten volgen altijd uit de specifieke bodemgesteldheid en de belasting van het gebouw.
Diepte van de fundering: de vorstvrije zone
Een fundering op staal moet altijd dieper worden aangelegd dan de vorstgrens. In Nederland ligt die grens op minimaal 80 centimeter onder het maaiveld. Minder diep dan dat riskeert je vorstschade: de grond kan bevriezen, uitzetten en de fundering omhoogduwen. Bij opdooien zakt alles weer, wat scheurvorming in de constructie veroorzaakt.
In het detail betekent dit dat de onderkant van de betonnen funderingsstrook minstens 80 tot 100 centimeter onder het afgewerkte maaiveld zit. Op plekken waar de bodem extra gevoelig is voor vorst, bijvoorbeeld fijn zand of klei, wordt soms nog wat extra diepte aangehouden.
Fundering op staal detail: de aansluiting op de vloer en muur
De aansluiting tussen de funderingsstrook en de begane grondvloer verdient speciale aandacht. Rondom de strook wordt isolatie aangebracht om koudebruggen te voorkomen. Dat is een detail dat in oudere gebouwen regelmatig ontbrak, met energieverlies en condensproblemen als gevolg.
Bij een gemetselde muur loopt het metselwerk direct op de funderingsstrook door. In het detail zie je dan een betonnen strook waarop de eerste steenlaag wordt gemetseld, vaak met een laag vochtwerende mortel of een bitumineuze strook ertussen. Die waterkering voorkomt dat grondvocht via capillaire werking omhoog kruipt door het metselwerk.
Bij een houtskeletbouw of een lichte constructie kan de aansluiting anders zijn. Dan wordt een stelplank of een ankerplaat in de funderingsstrook gestort, waarop de houten staanders of stalen kolommen worden bevestigd. In dat detail is de verankering extra belangrijk: windkrachten kunnen de lichte constructie omhoog of opzij drukken, en de verbinding met de fundering moet dat opvangen.

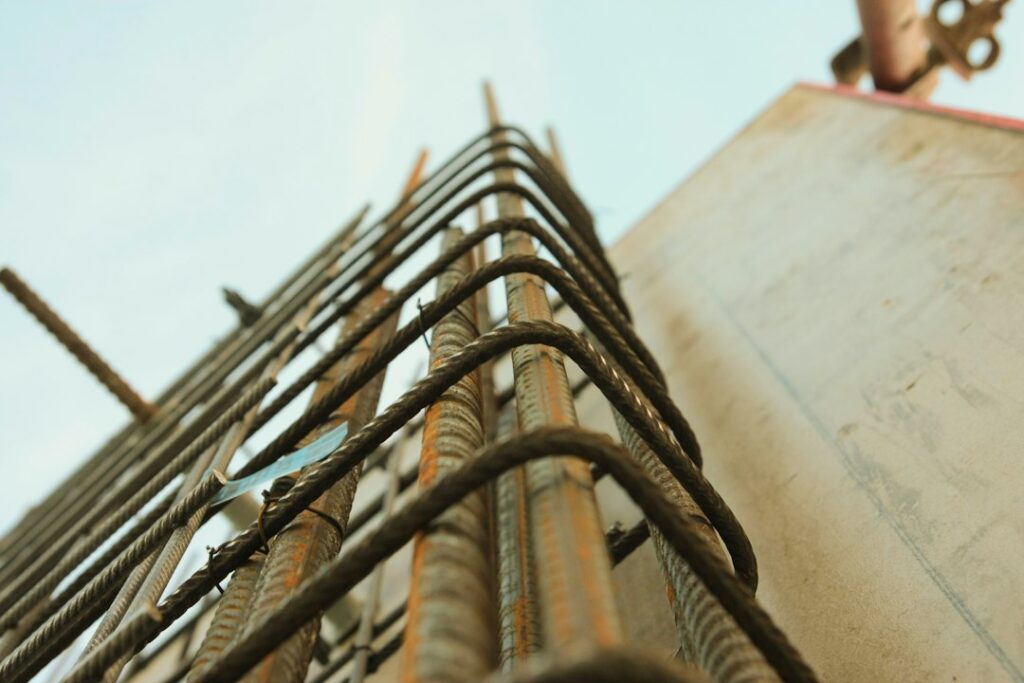

Bewapening in het detail
Niet elke fundering op staal bevat bewapening, maar bij grotere belastingen of wisselende gronddruk is wapeningsstaal in het beton noodzakelijk. De fundering werkt dan als een omkeerde ligger: de onderkant wordt op trek belast en de bovenkant op druk. Zonder wapening kan ongewapend beton die trekkrachten niet opvangen en scheurt de strook.
In het detail zit de wapening dan aan de onderkant van de funderingsstrook, op een betonafstand (dekking) van minimaal 40 tot 50 millimeter. Die dekking beschermt het staal tegen vocht en roest vanuit de bodem. Bij agressieve grondcondities, zoals een hoge grondwaterstand of chemische verontreiniging, wordt soms een grotere dekking of roestvast staal toegepast.
Wanneer is een fundering op staal niet geschikt?
Dit funderingstype werkt alleen als de draagkrachtige grondlaag dicht aan de oppervlakte zit. In grote delen van Nederland, met name in het westen en noorden, begint de zachte veenlaag al direct onder het maaiveld en reikt de stevige zandlaag soms tot 10 meter diep. In dat geval is een fundering op staal niet veilig en zijn palen de enige optie.
Een geotechnisch rapport (sondering of grondonderzoek) geeft uitsluitsel. Daarin staat op welke diepte de grond voldoende draagkracht heeft en wat de maximale toelaatbare grondspanning is. Zonder dat onderzoek het detail uitwerken is een risico dat je niet wilt nemen.
Het detail van een fundering op staal is in principe eenvoudig, maar de uitwerking vraagt om nauwkeurige input: de juiste breedte, de juiste diepte, de juiste aansluiting en bij twijfel de juiste bewapening. Laat een constructeur de berekening maken op basis van het grondonderzoek. Zo weet je zeker dat het detail klopt voor jouw specifieke situatie.
